規 格 說 明 | 數量 | 原產地 |
深雕數控系統(法蘭克技術基礎)/3軸1.8KW伺服電機/7.5KW主軸伺服驅動 | 全套 | 北京 |
XYZ軸用 臺灣上銀/銀泰 精密級滾珠直線導軌 | 全套 | 臺灣 |
XYZ軸用 臺灣TBI 精密研磨級滾珠絲桿 | 全套 | 臺灣 |
電主軸 (型號BT30/7.5-125) 30000rpmin,7.5KW, 外徑125mm,帶法蘭,帶定位槽,帶編碼器 | 1個 | 佛山 |
16位飛碟式刀庫 (普仁) | 1套 | 浙江 |
大理石(花崗巖)床身 | 1套 | 山東 |
鑄鐵機械零配件 | 1批 | 自制 |
配電柜恒溫系統(雷德) | 1套 | 東莞 |
施耐德電氣配件(施耐德) | 1批 | 天津 |
進口日本NSK/KOYO P級角接觸配對軸承、(或同等級品牌) | 全套 | 日本 |
主軸水冷機 (雷德) | 1臺 | 東莞 |
電子手輪(昱普) | 1套 | 廣州 |
對刀儀(深圳精雕 ) | 1個 | 自制 |
X/Y/Z軸配三防布風琴罩(Y可另選鋼板罩) | 各1套 | 自制 |
X/Y/Z軸配塑料拖鏈(鼎泰) | 各1套 | 東莞 |
自動潤滑油泵(寶騰) | 1套 | 東莞 |
空氣過濾器(日本雷曼 M107-A空氣過濾器) | 2套 | 浙江 |
水泵(斯納爾) | 1套 | 常州 |
機床附件 | 1套 | 深圳 |
BT30刀柄/配大小全套縮咀(三合) | 5個 | 深圳 |

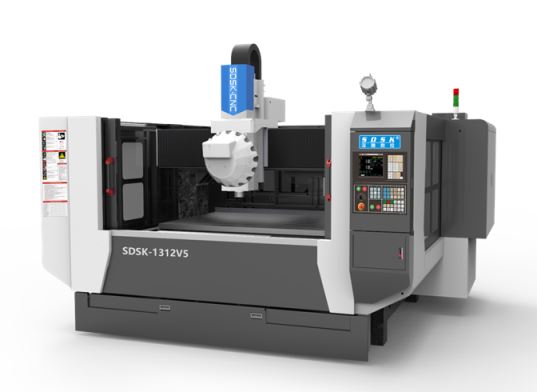

機型 | SDSK1312V5-BT30 |
外型尺寸 | 長2900*寬3250*高2800左右 |
鋁工作臺尺寸XY | 1300*1200 (T型槽M12) |
龍門寬度 | 1360 |
主軸鼻端至臺面 | 最高430~最低80 |
刀庫至工作臺面 | 最低420 |
X/Y/Z行程 | X﹕1320 Y﹕1220 Z﹕350 |
最大快移速度XYZ | X﹕48米/分鐘 Y:48米/分鐘 Z:30米/分鐘 |
最大加工速度 | 12米/分鐘 |
伺服系統 | 交流伺服 |
系統分辨率 | 0.001 |
三軸垂直度 | 0.015mm |
整機定位精度 | ±0.015mm |
局布定位精度 | 300mm ±0.01mm |
重復定位精度 | 0.005mm |
主軸數 | 1個 |
電主軸功率 | 7.5KW |
電主軸最高扭矩 | 11.6N.m |
飛碟式刀庫 | 16位 |
換刀方式 | 自動 |
主軸轉速 | 30000rpm/min |
夾持刀柄 | BT30 |
對刀方式 | 自動 |
臺面承受負荷 | 1000Kg |
額定電壓 | 380V/50HZ |
整機最大功率 | 15KW |
整機重量 | 5500Kg左右 |
1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
2. | 電主軸 | 12. | 剛性攻牙功能 |
3. | 自動潤滑系統 | 13. | 電氣箱熱交換器 |
4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
5. | 工具箱 | 15. | BT30刀柄5個(含拉釘、扳手) |
6. | 工作燈 | 16. | BT30鎖刀座 |
7. | 警示燈 | 17. | M12馬鐵 |
8. | 主軸吹氣裝置 | 18. | |
9. | 傳輸線 | 19. | 鎖咀 ER25(4-12) 1套 |
10. | 半封閉式護罩 | 20. | 護罩 |
序號 | 環境項目 | 項目要求標準 |
1. | 電源要求 | AC380V(4P)50-60Hz,空氣開關 60A,電源電壓波動范圍 380V±10%以內 |
2. | 空氣壓縮機 | 使用螺桿式壓縮機,儲氣罐,三級過濾,≥0.55Mpa,流量≥100L/min |
3. | 真空壓力 | ≥0.6 mpa |
4. | 空氣干燥機 | 必須有空氣干燥機,帶自動排水功能 |
5. | 環境噪音/振動 | ≤75dba |
6. | 地面要求 | 地面要求平整,穩固,最高點與最低點相差不超過 5mm |
7. | 環境濕度 | 建議 45%-65% |
8. | 氣體水分含量 | 無水分 |
