型材加工中心SD3560-BT40系列

日期:02-23    屬于:新品發布
型材加工中心SD-BT40系列-技術參數及配置單

一、機器簡介:
SD-BT40系列機型是專門為客戶量身定做的大型型材加工中心; 身采用鑄鐵床身結構;配圣杰24T圓盤刀庫;換刀速度為2秒,大大提高生產效率; 運動方式為Y軸工作臺前后移動,X軸機頭左右移動,Z軸主軸上下移動。采用華中數控系統伺服電機,三軸采用上銀/銀泰精密級直線導軌,精密級滾珠絲桿,德國聯軸器,先進的主軸制冷系統,自動潤滑系統,冷卻液循環系統,保證了更高的加工精度、速度與穩定性;特別適用各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、擴孔、鉆孔、攻牙加工。
可另加第四旋轉軸。

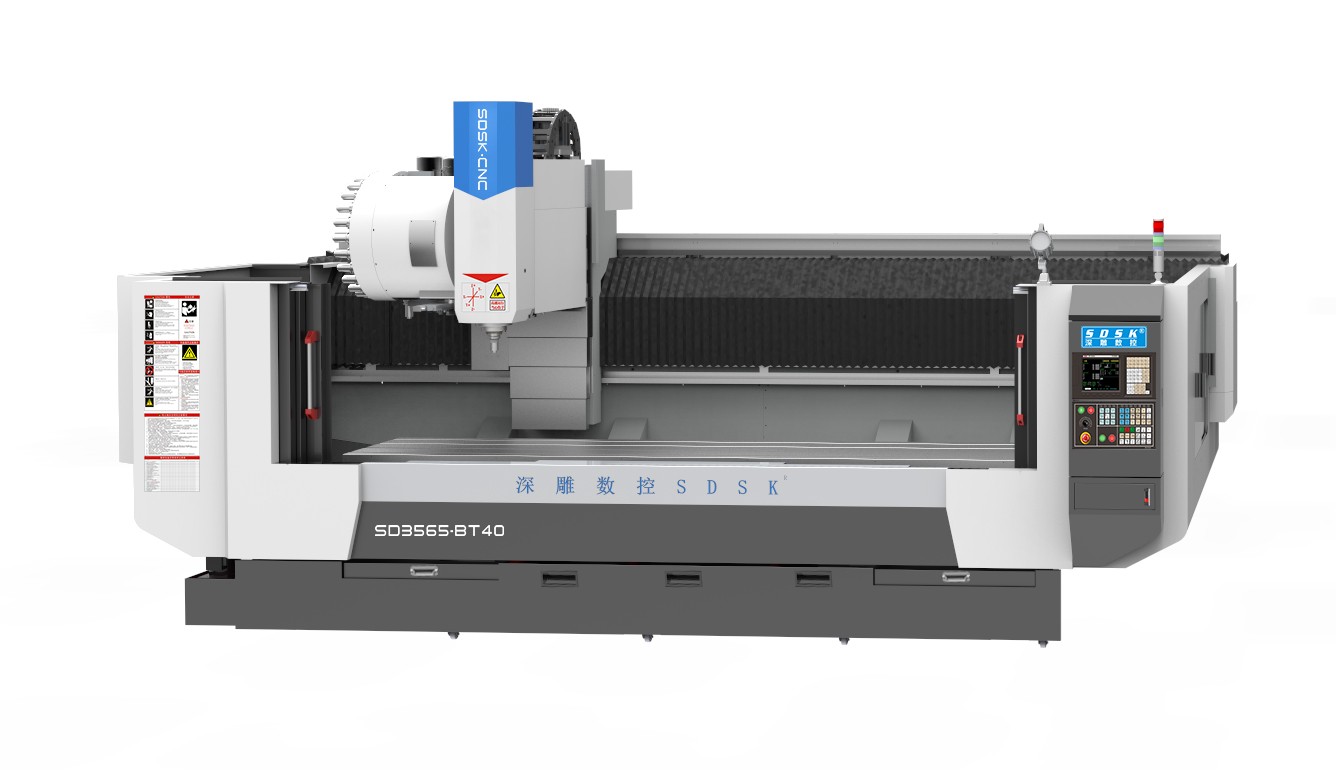

(外形類似,以實物為準)
、機器主要配置清單(單位:mm)
規  格  說  明 數量 原產地
華中數控系統/XY/Z軸4.4KW/2.9KW伺服電機/7.5KW主軸伺服驅動 北京
X/Y/Z軸用臺灣TBI精密(XY50mm,Z40mm)滾珠絲桿 臺灣
XYZ軸用 臺灣上銀/銀泰  精密(35mm)直線導軌 臺灣
臺灣大悅直結式主軸BT40-140AS-12000短鼻 1個 臺灣
臺灣圣杰24刀臂式刀庫 1套 臺灣
鑄鐵(HT250) 1套 自制
鑄鐵機械零配件(HT250) 1批 自制
外罩:2mm鋼板、噴粉(不銹鋼水箱) 自制
配電柜恒溫系統(雷德) 1套 東莞
施耐德電氣配件施耐德 1批 天津
進口GMI  P級角接觸配對軸承 臺灣
主軸冷機 (雷德) 1臺 東莞
電子手輪(昱普) 1套 廣州
對刀儀(深圳精雕 ) 1個 自制
X軸配風琴罩/YZ軸配鋼板罩 各1套 自制
X/Y/Z軸配塑料拖鏈(鼎泰) 各1套 東莞
自動潤滑油泵(寶騰) 1套 東莞
空氣過濾器(日本雷曼 M107-A空氣過濾器) 2套 浙江
噴水裝置 1套 自制
水泵(斯納爾) 1 常州
鏈板自動排渣機(備注:可另選) 深圳
機床附件 1套 深圳
BT40刀柄/配大小全套縮咀(三合) 5 深圳
、設備主要技術參數:(單位:mm)
機型 SD3565-BT40 SD4065-BT40 SD4565-BT40
外型尺寸 535029503000 585029503000 653029503000
工作臺尺寸 X3500*Y600T槽 X4000*Y600T槽 X4500*Y600T槽
主軸鼻端至臺面 750 750 750
X/Y/Z行程 3550*720*650 4050*720*650 4550*720*650
最大空走速度XYZ X35m/min
Y48m/min
Z40m/min
X35m/min
Y48m/min
Z40m/min
X35m/min
Y48m/min
Z40m/min
最大加工速度 12m/min 12m/min 12m/min
控制系統 華中數控系統 華中數控系統 華中數控系統
伺服系統 交流伺服 交流伺服 交流伺服
系統分辨率 0.002 0.002 0.002
三軸垂直度 0.015mm 0.015mm 0.015mm
整機定位精度 0.02mm 0.02mm 0.02mm
局布定位精度 300 mm內±0.01mm 300 mm內±0.01mm 300 mm內±0.01mm
重復定位精度 0.005mm 0.005mm 0.005mm
主軸數 1  1  1
主軸伺服驅動功率 7.5KW/ 7.5KW/ 7.5KW/
主軸轉速 12000rpm/min 12000rpm/min 12000rpm/min
夾持刀柄 BT40 BT40 BT40
刀臂式刀庫 24T 24T 24T
換刀方式 自動 自動 自動
對刀方式 自動 自動 自動
可裝料高度 600mm 600mm 600mm
臺面承受負荷 2000Kg 2000Kg 2000Kg
額定電壓 380V/50HZ 380V/50HZ 380V/50HZ
整機最大功率 21KW 21KW 21KW
整機重量 10500Kg 12500Kg 14500Kg
單價
含稅含運費


四、主機標準配置及附件送配件
1. 控制器 11. 機械、電氣、操作說明書1
2. 直結式主軸BT40-140AS-12000短鼻 12. 剛性攻牙功能
3. 自動潤滑系統 13. 電氣箱熱交換器
4. 地基可調墊塊 14. 《操作說明書》《程序說明書》《使用說明書》
5. 工具箱 15. BT40刀頭5個(含拉釘、扳手)
6. 工作燈 16. 16.BT40鎖刀座
7. 警示燈 17.  M12馬鐵
8. 主軸吹氣裝置 18. 6寸批士一臺
9. 傳輸線 19. 鎖咀  ER324-16)  1
10. 半封閉式護罩 20. RS232護罩

備注:客戶如果有特殊要求,也可另行非標定制。
