大型高速玻璃精雕機  SDSK2012V5-BT30

大型高速玻璃精雕機 SDSK2012V5-BT30

產品描述
機器簡介:
SDSK2012V5-BT30機型是專門為客戶量身定做的大型2米高速玻璃精雕機;定梁式結構;配有臺灣圣杰16飛碟式刀庫,換刀速度為2; 運動方式為Y軸工作臺前后移動,X軸左右移動,Z軸上下移動。 機身采用頂級的花崗巖(大理石)結構、永遠不變形;三軸采用進口臺灣上銀精密級直線導軌,臺灣TBI  研磨級滾珠絲桿,德國聯軸器,伺服電機,配電柜恒溫系統,先進的主軸制冷系統,自動潤滑系統,水循環冷卻液噴水及噴霧系統,空氣過濾裝置,保證了更高的加工精度、速度與穩定性; 特別適用于各類玻璃、石英玻璃、陶瓷、玉石、藍寶石等零件的精密磨邊、切割、打孔、拋光等加工
另可加裝第四旋轉軸、側銑頭、探頭功能。

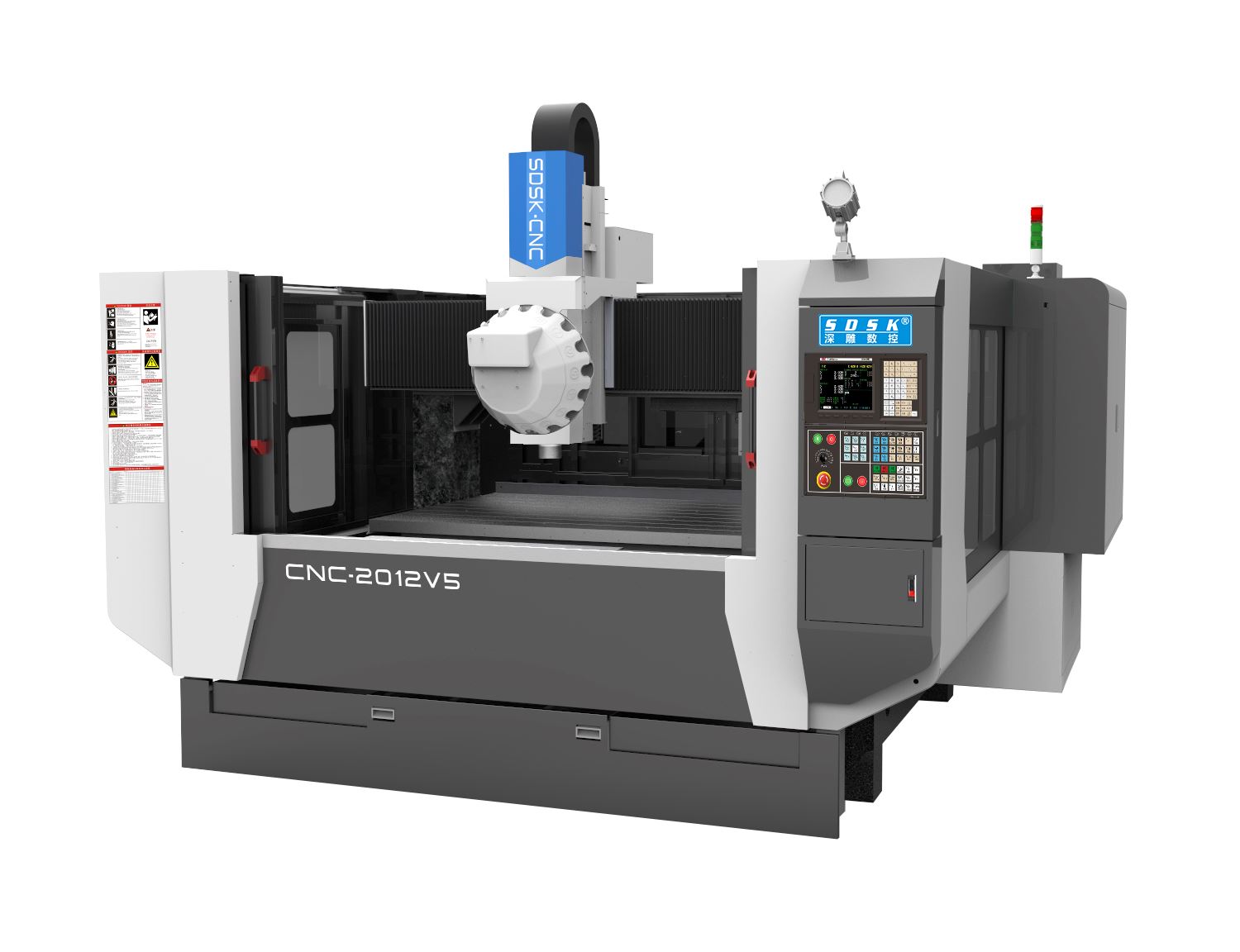

(圖片僅供參考,以實物為準)


二、機器主要配置清單(單位:mm)
規      數量 原產地
深雕數控系統(法蘭克技術基礎)/31.8KW伺服電機/7.5KW主軸伺服驅動 全套 北京
XYZ軸用 臺灣上銀/銀泰  精密級滾直線導軌 全套 臺灣
XYZ軸用 臺灣TBI  精密研磨級滾珠絲桿 全套 臺灣
電主軸 (型號BT30/7.5-125)  24000rpmin,7.5KW, 外徑125mm,帶法蘭,帶定位槽,帶編碼器 1 佛山
16飛碟式刀庫 (臺灣圣杰) 1 臺灣
大理石(花崗巖)床身 1 山東
鑄鐵機械零配件 1 自制
外罩:2mm鋼板、噴粉(前后都有不銹鋼水箱) 全套 自制
配電柜恒溫系統(雷德) 1 東莞
施耐德電氣配件(施耐德) 1 天津
進口 TBI  P級角接觸配對軸承 全套 臺灣
主軸水冷機 (雷德) 1 東莞
電子手輪(昱普) 1 廣州
對刀儀(深圳精雕 1 自制
X/Y/Z軸配三防布風琴罩(Y可另選鋼板罩) 1 自制
X/Y/Z軸配塑料拖鏈(鼎泰) 1 東莞
自動潤滑油泵(寶騰) 1 東莞
空氣過濾器(日本雷曼 M107-A空氣過濾器) 2 浙江
水泵(斯納爾) 1 常州
機床附件 1 深圳
BT30刀柄/配大小全套縮咀(三合) 5 深圳
雙螺+1鏈板式自動排渣機 (可另選) 自制

三、設備主要技術參數:(單位:mm)
機型 SDSK2012V5-BT30
外型尺寸 3670*3250*2950
鋁工作臺尺寸XY 2000*1200 (T型槽M12)
龍門寬度 2060
主軸鼻端至臺面 最高556~最低116
刀庫至工作臺面 最低420
X/Y/Z行程 X﹕2050
Y﹕1250
Z﹕450
最大快移速度XYZ X﹕35米/分鐘
Y:48米/分鐘
Z:40米/分鐘
最大加工速度 12米/分鐘
控制系統 深雕數控系統
伺服系統 交流伺服
系統分辨率 0.001
三軸垂直度 0.015mm
整機定位精度 ±0.015mm
局布定位精度 300mm ±0.01mm
重復定位精度 0.005mm
主軸數 1
電主軸功率 7.5KW
電主軸扭矩 11.9N.m
飛碟式刀庫 16
換刀方式 自動
主軸轉速 24000rpm/min
夾持刀柄 BT30
對刀方式 自動
臺面承受負荷 1000Kg
額定電壓 380V/50HZ
整機最大功率 14.5KW
整機重量 7500Kg左右

四、主機標準配置及附件送配件:
1. 控制器 11. 機械、電氣、操作說明書1本
2. 電主軸BT30-125-24000 12. 剛性攻牙功能
3. 自動潤滑系統 13. 電氣箱熱交換器
4. 地基可調墊塊 14. 《操作說明書》《程序說明書》《使用說明書》
5. 工具箱 15. BT30刀頭5個(含拉釘、扳手)
6. 工作燈 16. BT30鎖刀座
7. 警示燈 17.  M12馬鐵
8. 主軸吹氣裝置 18.
9. 傳輸線 19. 鎖咀  ER32(4-12)  1套
10. 半封閉式護罩 20. 護罩
五、機器環境及硬件設施要求﹕
序號 環境項目 項目要求標準
1. 電源要求 AC380V4P50-60Hz,空氣開關 60A,電源電壓波動范圍 380V±10%以內
2. 空氣壓縮機 使用螺桿式壓縮機,儲氣罐,三級過濾,≥0.55Mpa,流量≥100L/min
3. 真空壓力 ≥0.6 mpa
4. 空氣干燥機 必須有空氣干燥機,帶自動排水功能
5. 環境噪音/振動 ≤75dba
6. 地面要求 地面要求平整,穩固,最高點與最低點相差不超過 5mm
7. 環境濕度 建議 45%-65%
8. 氣體水分含量 無水分
